高压电缆系统中为什么要使用接地箱

高压电缆接地箱应用在高压电缆系统中，地下电力电缆系统设计提出了特别的设计和安装挑战，这在架空电力电缆环境中是不存在的。较差的散热、受限空间、缺乏可见度、更难的故障诊断、循环接地电流和恶劣环境中频繁的接头，这些都是电缆工程必须克服的问题，以提供长期可靠的运行，因此在应用中就需采用 高压电缆接地箱。

如何将护套电流损耗最小化，是电缆工程中要考虑的问题

为了消除或最小化循环护套电流，广泛采用以下步骤：

1.在每个接头单元中，将电缆的相对位置互换。这确保了护套感应在每根电缆中是平衡的。

图1：负载导线换位

2.在每个换位或拼接点使用交叉互联箱来换位金属电缆护套，将其连接到相邻相电缆的护套上。三个小部分的每个集合称为一个大部分。这种护层的旋转有效地抵消了循环护层电流。在每个主要节点进行接地连接是常见的做法。

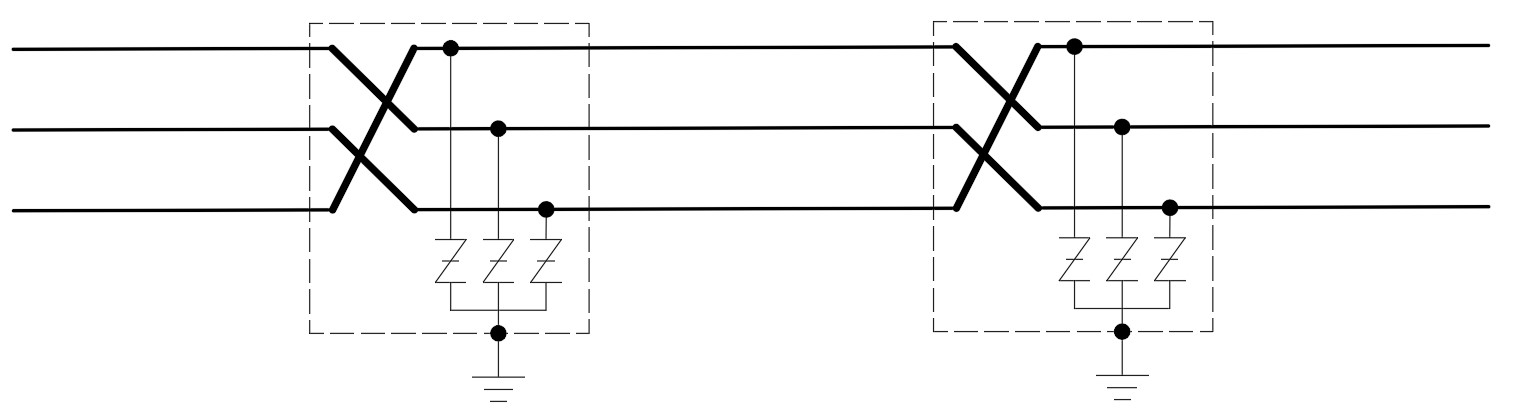

图2：电缆护套换位采用三相交叉互联箱

3.如果电缆敷设的实际长度不够长，则使用一个或两个小段单点接地，因此没有护套电流可以循环。负载电流将导致非接地端的护套感应电压达到最大值。

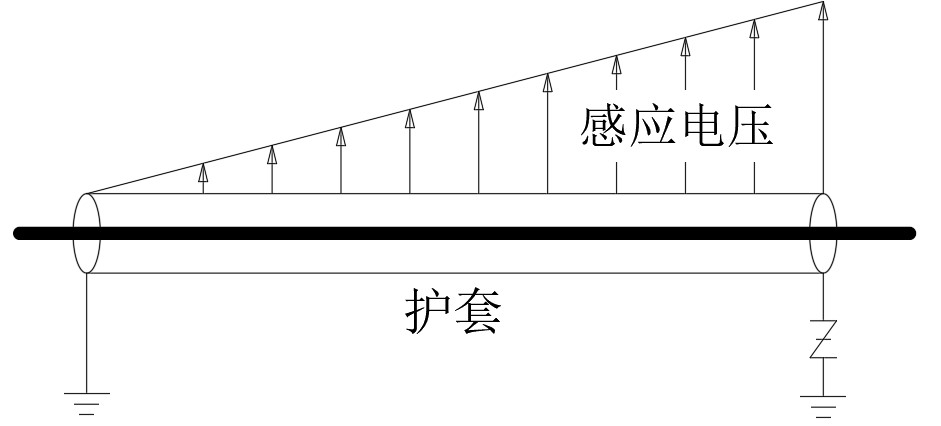

图3：单点接地连接采用直接接地箱和保护接地箱（仅显示单相）

浪涌电压限制器或避雷器通常用于护套和接地之间，以限制瞬态和故障条件下可能出现的感应电压尖峰。
